辉光管的原理很简单,一根管子有11根(或更多)引脚。只需要向一根提供一个 170v 的电压,剩下的 10 根分别接数字 0-9,哪一根形成通路就亮那一个数字。
这是我们的理论基础,想要实现控制这跟管子,我们需要还需要一个单片机,Arduino、Esp32、树莓派 都可以,本章我就用树莓派作为的示例来演示。

Get start

在你用任意一个单片机做出 LED 流水灯的效果之后就可以想到这样的线路大概该怎么接:提供一个电压给辉光管阳极,用几个高压三极管控制 0-9 之间的引脚接地即可。但有一个问题,我们总不能用单片机11个引脚去接辉光管吧,那这里就要引入一个新的控制模块。市场上专为控制辉光管而生产的芯片有两种:K155ID1 和 74141 芯片。现在广泛使用的是 K155ID1,可以用 4 个引脚去控制其他 10 根引脚的开关,而且同时只会有一个形成通路。辉光管我们使用国产的 QS-30 别问为什么不用苏联产,问就是买不起

图为 K1555ID1 示意图,当前市场价为 15¥/个

我们只需要向 K155ID1 提供一个 5v 电压,然后用 ABCD 4个引脚就可以控制 0-9 号引脚的开关了

高压危险

多数单片机最高可输出 5v 电压,而辉光管需要 170v 来驱动,所以升压是必不可少的。如果你有能力设计一个升压电路的话再好不过,如果没有,去淘宝上购买一个升压模块也是不错的选择。需要注意的是辉光管升压模块溢价严重,也免不了有人蓄意炒作,所以大可不必按价格排序买第一个。

开始接线吧

准备好了单片机、K155ID1 芯片、升压模块,就可以点亮辉光管做一个小 demo 了。我们先用单片机给升压模块和 K155ID1 提供 5v 电压,然后辉光钟阳极引脚串 20k 电阻后接升压板 170v 输出,0-9 阴极引脚接 K155ID1 的10个引脚,整个电路就完成了。这里我们要注意 QS-30 里 A 脚是阳极,K 脚是阴极,1 脚和 8 脚悬空。

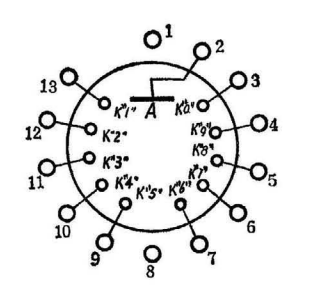

图为 QS-30 引脚示意图,视角是以引脚在上

那我的接线就如下图所示:
